    Расширение ассортимента архитектурно-строительных систем ALUTECH:
    система рамного остекления без терморазрыва ALT C43


    ГК «АЛЮТЕХ» сообщает о начале продаж новой холодной системы ALT C43. Данная система позволяет существенно расширить предложение ГК «АЛЮТЕХ» в сегменте систем без термоизоляции, а также предоставляет возможность оптимального выбора качественного предложения по профилям и комплектующим для холодных конструкций в экономсегменте.

    СИСТЕМА РАМНОГО ОСТЕКЛЕНИЯ БЕЗ ТЕРМОРАЗРЫВА ALT C43


    Данная система предназначена для изготовления наружных и внутренних оконных, дверных, витражных и перегородочных конструкций для зданий и помещений, для которых не предъявляются требования по теплозащите. Ниже приведен более полный перечень возможных изделий системы ALT C43:

    • одностворчатое окно открыванием внутрь;
    • штульповое окно открыванием внутрь;
    • одно- и двустворчатая классическая компланарная дверь внутреннего и наружного открывания с нижней обвязкой по створке и цоколю, с порогом и без порога во всех вариантах;
    • дверь с верхней фрамугой и/или боковыми глухими частями в одной рамной конструкции штапиком в одну сторону;
    • конструкция непрямоугольной формы с углами, отличными от 90°;
    • конструкция с внутренними импостами, установленными под углом к горизонту, отличным от 90°;
    • конструкция ограждения балконов и лоджий с использованием раздвижных створок системы ALT100;
    • конструкция с использованием усиливающих профилей для установки в проем.
    Основные профили системы ALTC43 имеют базовую глубину 43 мм. Основные принципы системы полностью заимствованы у системы ALTC48, что позволило многие профили и комплектующие применить в 43-й серии без изменений. Использование набора штапиков системы ALTVC65 позволяет устанавливать любое заполнение от 4 до 24 мм. По сравнению с 48-й системой некоторые решения и конфигурация профилей ALTC43 значительно оптимизированы, что в свою очередь позволило примерно на 10–12% снизить ценовое предложение.
    Эскизы, поясняющие основные преимущества системы ALTC43, находятся в

    I. Оконные конструкции

    [​IMG]

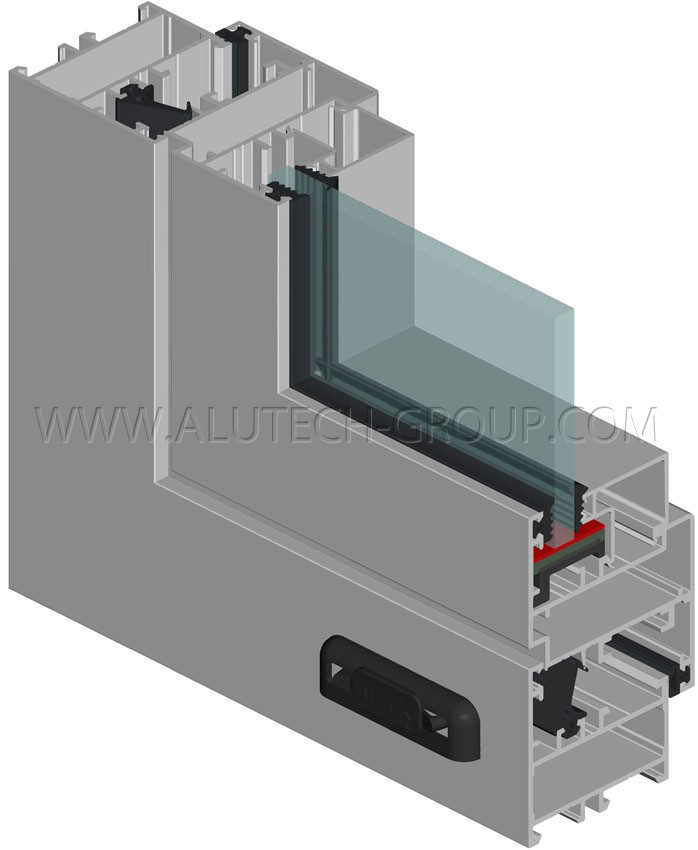

    Рис. 1. Модель оконной конструкции ALT C43


    В системе разработаны решения для изготовления следующих оконных конструкций:

    • одностворчатого окна открыванием внутрь;
    • штульпового окна открыванием внутрь.
    [​IMG]

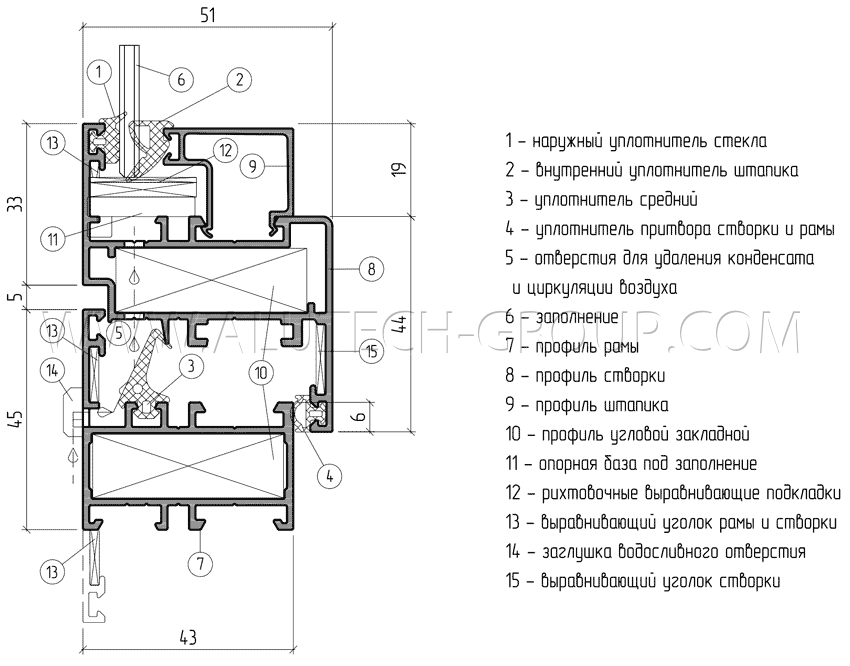

    Рис. 2. Сечение типовой оконной конструкции ALT C43


    На рис. 2 представлено типовое сечение оконной конструкции. Фурнитурные пазы выполнены на основе европаза 20×15 мм, поэтому в створочных оконных конструкциях можно применять набор фурнитуры известных европейских производителей для откидного, поворотного, поворотно-откидного способа открывания. Напоминаем, что для данных типов открываний ГК «АЛЮТЕХ» предлагает фурнитуру Savio.
    Для изготовления штульповых окон в систему введены профиль штульпа AYPC.C43.0631 и комплект штульповых заглушек AYPC.C43.0915.
    [​IMG]

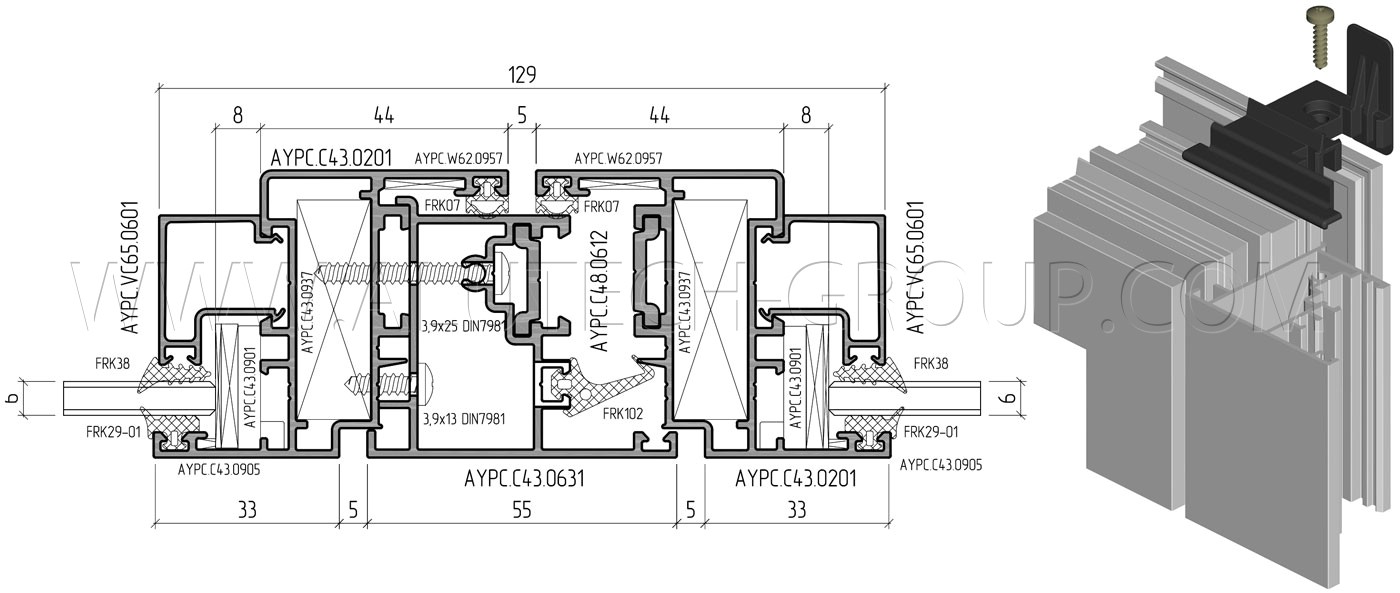

    Рис. 3. Сечение и модель штульпового окна с заглушкой


    Благодаря наличию резинового уголка FRK103 в системе ALTC43 упрощена зарезка и стыковка в углах рамы среднего уплотнителя FRK102, что гарантирует высокую герметичность оконных конструкций.
    [​IMG]

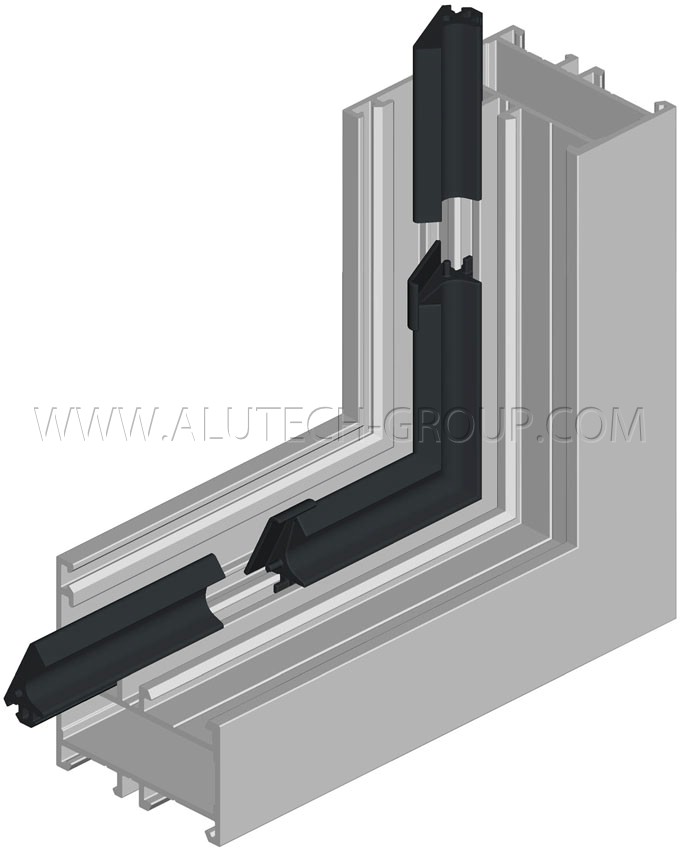

    Рис. 4. Установка резинового уголка FRK103


    II. Дверные конструкции


    [​IMG]

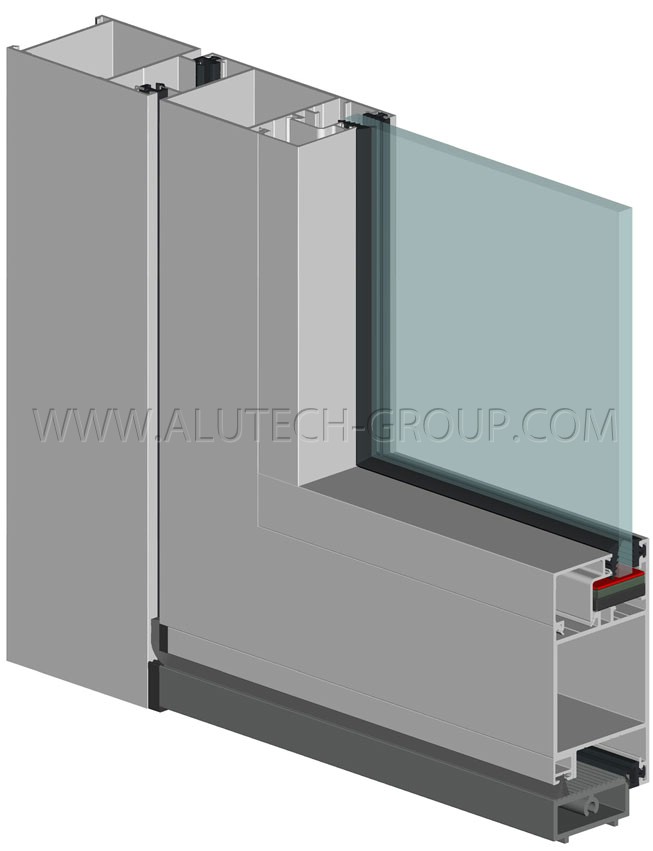

    Рис. 5. Модель двери с порогом системы ALT C43


    В системе разработаны решения для различных вариантов одно- и двустворчатых классических компланарных дверей внутреннего и наружного открывания с нижней обвязкой по створке и цоколю, с порогом и без порога. При помощи различных вспомогательных профилей (адаптеров) возможно изготовление сложных дверных конструкций с верхней фрамугой и/или боковыми глухими частями в одной раме.
    [​IMG]

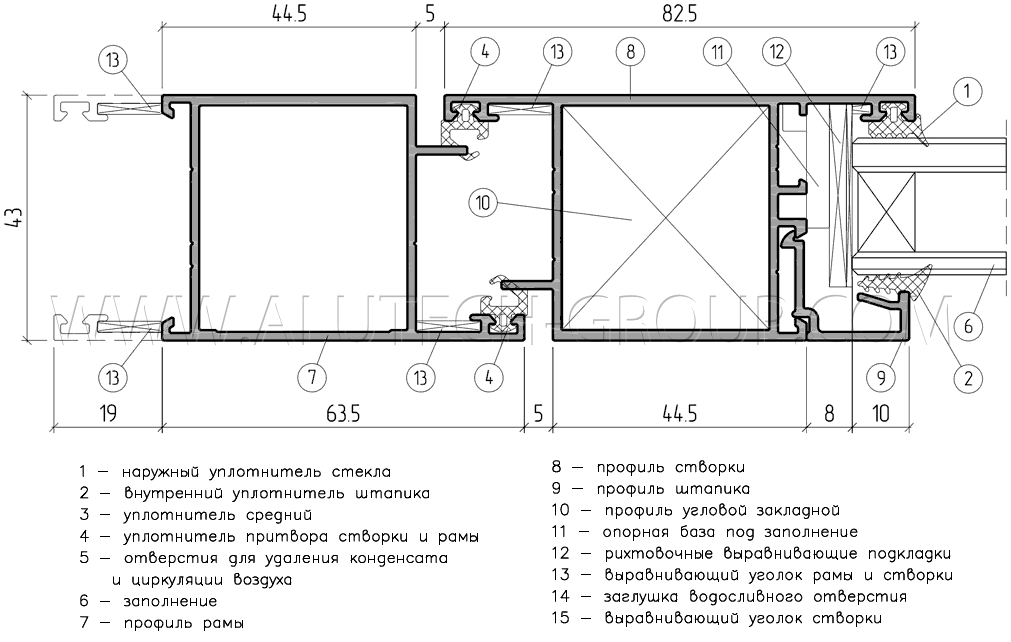

    Рис. 6. Модель двери с порогом системы ALT C43


    На рис. 6 представлено типовое сечение дверной конструкции. Обращаем ваше внимание, что в данной системе в качестве дверных притворных уплотнителей используется FRK30. Для ALTC43 также подготовлен новый, оптимально подходящий для данной системы набор замков с ответной планкой и сердцевиной.


    III. Витражные конструкции и перегородки.


    [​IMG]

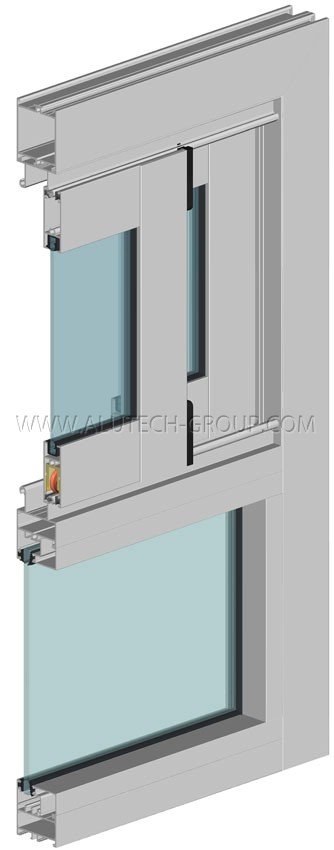

    Рис. 7. Модель витража с применением раздвижных створок ALT100


    Для изготовления витражей для установки в проем и перегородок в системе ALTC43 разработаны усиленные стойки, разворотные профили на стационарный и произвольный угол, а также различные адаптеры для установки дверей, распашных и раздвижных оконных створок. Кроме того, для обеспечения минимальной видимой ширины профильной линии в систему введен профиль импоста AYPC.C43.0308 шириной всего 50 мм. Несмотря на практически полное отсутствие камеры, данный профиль может крепиться как при помощи саморезов, так и с использованием специального соединительного уголка AYPC.C43.0943. Это позволит при необходимости реализовать из узкого импоста крестообразную или иную сложную стыковку.
    [​IMG]

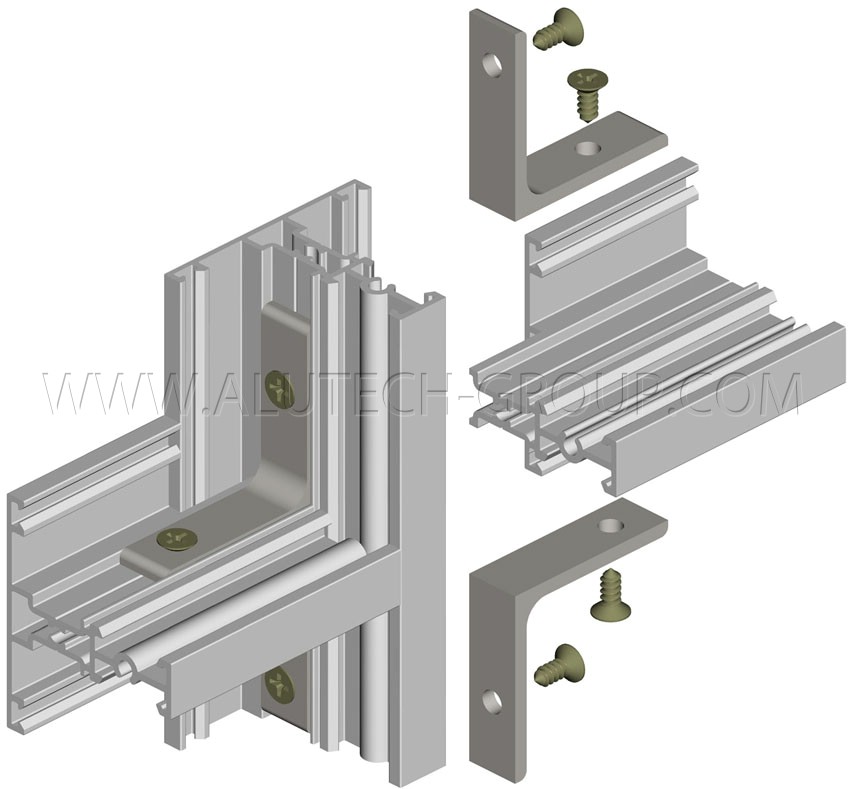

    Рис. 8. Модель крестообразного соединения импостов AYPC.C43.0308


    Более подробная информация о новых профилях и комплектующих системы содержится в приложении 2.
    Подробная техническая информация по данным профилям, основные узловые решения и примеры типовых конструкций приведены в техническом каталоге системы ALTC43.
    Обращаем ваше внимание, что в качестве дополнительных РИМ в ассортименте ГК «АЛЮТЕХ» имеются рекламные макеты M.ALTC43/1, M.ALTC43/2 и M.ALTC43/3, которые наглядно демонстрируют основные преимущества новой системы.
    Уверены, что представленная система позволит значительно повысить конкурентоспособность архитектурно-строительных систем ALT и увеличить объемы продаж за счёт удержания существующих и привлечения новых клиентов.
    Позиции доступны к заказу с 01.06.2012. Данные для заказа и цены будут разосланы дополнительно.
